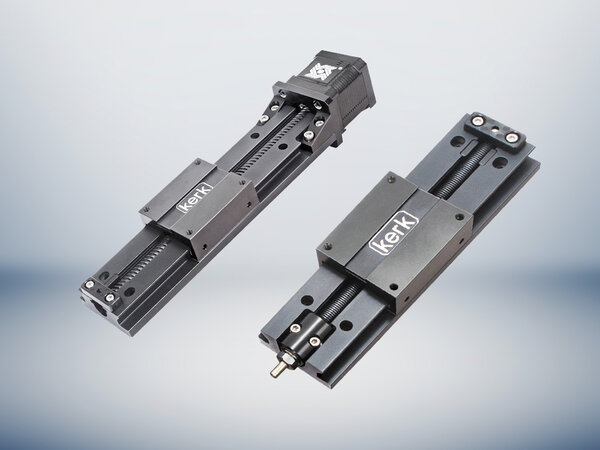

Système de guidage et vis | WGS

Le système de guidage linéaire WGS utilise un chariot avec entraînement par vis et offre une vitesse linéaire régulière et un positionnement précis. Une plaque de montage fixe offre un maintien sur toute la longueur, jusqu'à 2,5 m.

De nombreuses inclinaisons disponibles en option permettent une conception à haut rendement ou autobloquante, ce qui rend les freins inutiles dans les applications verticales. Le grand choix de vis à pas rapide disponibles permet d'atteindre des vitesses de plus de 1,5 mètre par seconde. Cela permet de remplacer les entraînements par courroie pour obtenir une plus grande précision de position, une meilleure répétabilité et une plus grande rigidité axiale.

Caractéristiques

• Longueur maximale de 2.5 m
• Pas des filetages standard 2.54 mm, 5.08 mm, 12.70 mm et 25.40 mm
• Vitesses jusqu'à 1.5 m/s
• Guides avec chariots à compensation d'usure et de jeu
• Palier lisse sur rail de guidage plat en aluminium pour un mouvement régulier sur toute la course
• Palier lisse et écrou en polymères haute performance Kerkite®.
• Tige filetée en acier inoxydable de haute qualité avec revêtement Kerkote TFE
• Disponible en option avec moteur rapporté ou avec électronique intégrée (IDEA)
• Chariots actifs ou passifs supplémentaires disponibles avec des adaptations dimensionnelles spécifiques à l'application.

L'unité linéaire WGS peut être configurée librement (longueur, motorisation, commande, encodeur, etc.) pour des quantités plus importantes.
