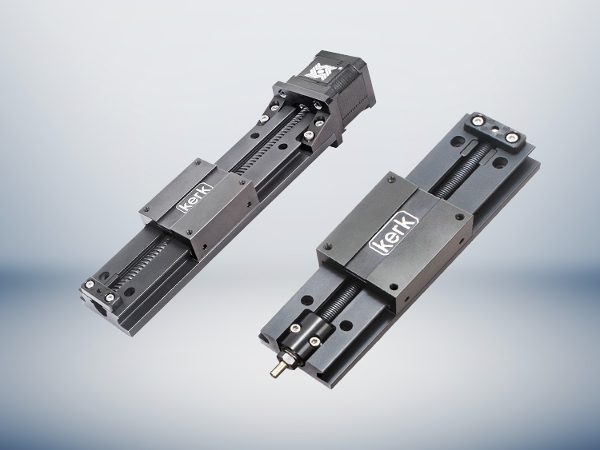

Linearsystem WGS

Einzigartiges kompaktes Profil für eine verbesserte Torsionssteifigkeit und Stabilität

Das WGS Linearführungssystem setzt einen Schlitten mit Spindelantrieb ein und bietet eine gleichmässige Lineargeschwindigkeit und präzise Positionierung. Eine fest eingebaute Montageplatte bietet Halt auf der gesamten Länge von bis zu 2.5 m.

Zahlreiche optional erhältliche Steigungen erlauben eine Auslegung mit hohem Wirkungsgrad oder mit Selbsthemmung, was in vertikalen Anwendungen Bremsen überflüssig macht. Mit der grossen Auswahl an verfügbaren Steilgewindespindeln sind Geschwindigkeiten von mehr als 1.5 Metern pro Sekunde möglich. Damit können Riemenantriebe ersetzt werden um eine höhere Positionsgenauigkeit, Wiederholgenauigkeit und axialer Steifigkeit zu erreichen.

Merkmale

  • Maximale Länge 2.5 m
  • Steigung der Standardgewinde 2.54 mm, 5.08 mm, 12.70 mm und 25.40 mm
  • Geschwindigkeiten bis 1.5 m/s
  • Führungen mit verschleiss- und spielkompensierenden Schlitten
  • Gleitlager auf flacher Aluminium-Führungsschiene für eine gleichmässige Bewegung über den gesamten Hub
  • Gleitlager und Mutter aus Kerkite® Hochleistungs-Polymere
  • Gewindespindel  aus hochwertigem Edelstahl mit Kerkote TFE-Beschichtung
  • Optional mit angebautem Motor erhältlich oder mit integrierter Elektronik (IDEA)
  • Zusätzliche aktive oder passive Schlitten mit anwendungsspezifischen Massanpassungen erhältlich

Die Lineareinheit WGS kann für höhere Stückzahlen frei konfiguriert werden (Länge, Motorisierung, Steuerung, Encoder etc.).
