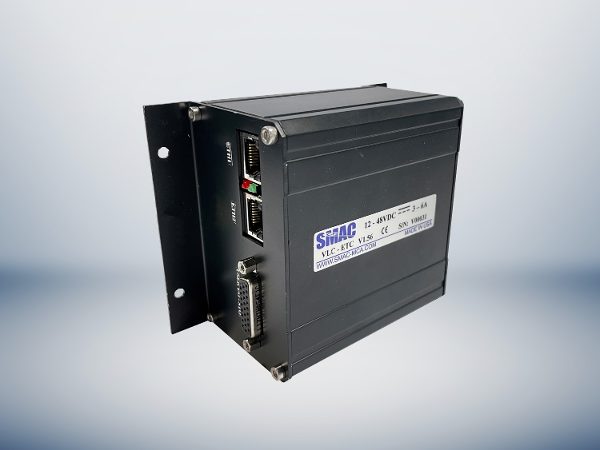

- Contrôleur Moving Coil VLC-ETC
Des macros supplémentaires peuvent être programmées dans le VLC afin d'exécuter des sous-programmes/fonctions qui peuvent être appelés par le maître EtherCAT. Des connaissances de base sur le VLC sont nécessaires pour configurer les paramètres d'asservissement du VLC-ETC. Pour plus d'informations sur les paramètres d'asservissement et la programmation, veuillez consulter le manuel actuel VLCI-R1 ou VLCI-X1.
Caractéristiques
- Position, vitesse, couple, courant, prise de référence, phasing
- Algorithme de filtrage
- Retour d'information sur la position du servo
- Codeur incrémental avec index
- PWM (modulation vectorielle d'espace), 3,5 A de courant continu et 6,5 A de courant de pointe (avec mesure de protection thermique appropriée) à 50 VDC max.
- Type de moteur : triphasé sans balais, DC brossé, bobine mobile linéaire
- Entrée codeur et index
- E/S numériques
Interface de communication
- 1x série/UART (connexion micro-USB) : 9600 baud standard, sélectionnable entre 2400 - 460800
- 2x ports EtherCAT RJ-45
Emplacement de programme VLC
- Mémoire des macros : 53728 octets
- Nombre maximal de macros : 512
- Nombre maximal de registres de programme : 2048
Remplace le produit CBC-ETC.
