Actionneur linéaire hybride

Transformer facilement un mouvement rotatif en mouvement linéaire

La gamme d'actionneurs linéaires à base de moteurs pas à pas est une solution efficace qui permet de transformer un mouvement rotatif en mouvement linéaire plus facilement qu'avec les méthodes traditionnelles. Cette transformation d'un mouvement rotatif en un mouvement linéaire est efficiente, car elle a lieu directement dans le moteur. Il n'est donc plus nécessaire d'utiliser des courroies, des roues dentées, des crémaillères ou d'autres composants mécaniques.

Un procédé de fabrication spécial permet d'intégrer l'écrou en plastique dans le rotor ainsi qu'une broche filetée ACME en acier inoxydable. Le moteur est ainsi beaucoup plus silencieux et plus durable que les configurations à filetage en V et à écrou en bronze utilisées pour d'autres actionneurs et ne nécessite aucun entretien. Une caractéristique supplémentaire est le palier précontraint de l'écrou qui supporte la charge et qui, contrairement à toutes les autres conceptions, ne dépasse pas du moteur.

Caractéristiques

  • Force 2 à 2200 N
  • Résolution linéaire de 1.5 à 127 µm par pas
  • Angle de pas 1.8° ou 0.9°.
  • Conception compacte

Options

  • Revêtement en téflon
  • Codeur
  • Switch de fin de course
  • Personalisation de la vis sur demande

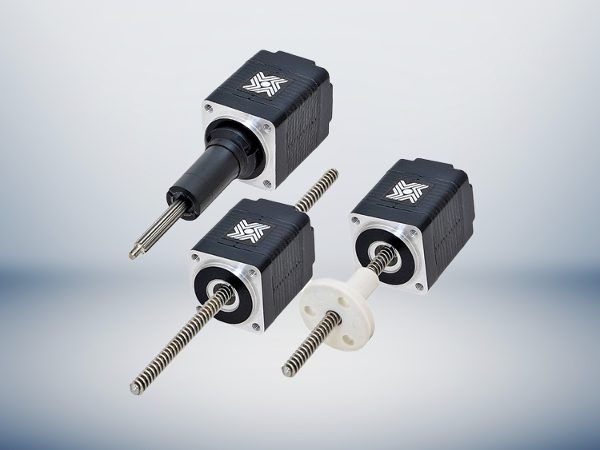

  • Captive (C) : Tige anti-rotation pour une utilisation intensive sur des courses courtes.
  • External Linear (EL) : La vis à filet trapézoïdal est fixée dans le moteur pas à pas. L'écrou externe parcourt la course souhaitée. Disponible en option avec des écrous de rattrapage de jeu.

Non captive (NC) : moteur pas à pas avec arbre creux et écrou intégré. Les extrémités de la vis peuvent être adaptées aux besoins du client.
