Système de guidage et vis | LRS

Unité linéaire stable le long de l'axe

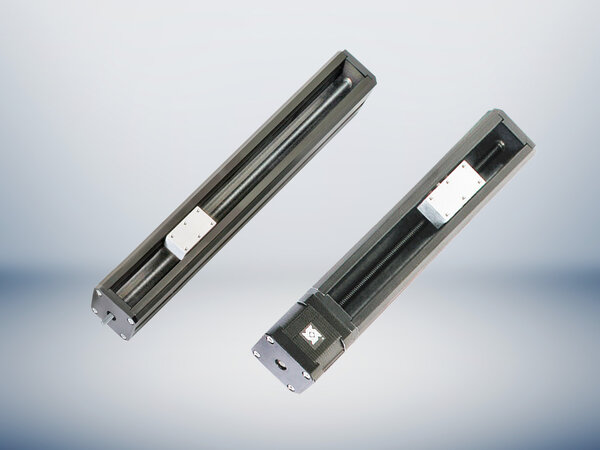

Le système de rails linéaires LRS utilise une vis sans fin pour offrir un positionnement contrôlé le long de l'axe d'une unité linéaire stable. Le LRS se compose d'une base fixe avec un chariot supportant la charge qui se déplace le long d'un rail en aluminium extrudé fabriqué sur mesure et disponible en différentes longueurs. Le chariot est une petite plateforme équipée de paliers lisses qui se déplace dans ce profil spécifiquement configuré. Les pas et les bouts d'arbre de l'entraînement à vis utilisé dans le système peuvent être adaptés à pratiquement n'importe quel type de source d'énergie générant une force de rotation.

Pour des performances optimales, le système peut être équipé de cutters linéaires hybrides de taille 17, disponibles dans une grande variété de résolutions - de 1,524 µm par pas à 48,768 µm par pas - et dont la force peut atteindre 222 N. Si une performance plus élevée est nécessaire, des actionneurs linéaires Hybrid Double Stack de taille 17 (15,8 µmm à 0,127 mm par pas) et une force allant jusqu'à 337 N sont disponibles.

Caractéristiques

  • Profilé robuste en aluminium
  • Broche à filet trapézoïdal revêtue de téflon
  • Roulements à billes des deux côtés
  • Charges jusqu'à 222 N
  • Disponible en option sans jeu

L'unité linéaire LRS peut être configurée librement pour des quantités plus importantes (longueur, motorisation, commande, encodeur, etc.). Les variantes standard sont généralement disponibles dans un délai de 1 à 2 semaines.
