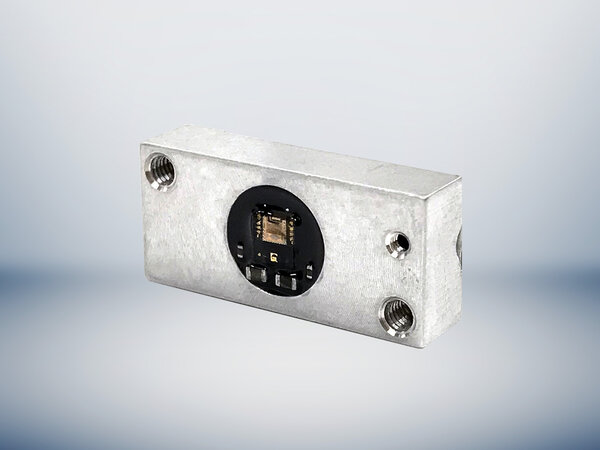

Encodeur optique | Série LI

Codeurs miniatures haute résolution et sans contact

Les encodeurs de la série LI sont des encodeurs linéaires miniatures haute résolution et sans contact qui fournissent deux canaux de comptage en quadrature (appelés A et B) comme signaux de sortie.

Les deux formes d'onde de sortie sont déphasées de 90 degrés et indiquent à la fois la position et le sens du mouvement. Par exemple, si le canal A se trouve devant le canal B, le mouvement se fait de gauche à droite sur l'échelle, si l'on regarde le côté échantillon de l'échelle. Dans le cas contraire, si B se trouve devant A, le déplacement se fait dans la direction opposée.

Caractéristiques

  • Source de lumière : diode électroluminescente
  • Capteur de lumière : Asic optique AEDR
  • Résolution en quadrature
  • Format de sortie : sortie de pilote de ligne RS422 différentielle. Deux canaux de comptage A et B en quadrature avec une sortie ZR en option
  • Spécification de la quadrature : 90° ±22° dans des conditions maximales
  • Temps de montée et de descente : max. 1µs pour une charge de 1000 pF

Veuillez noter : Les codeurs ne sont pas disponibles en tant que composants individuels, mais uniquement en combinaison avec un entraînement.
