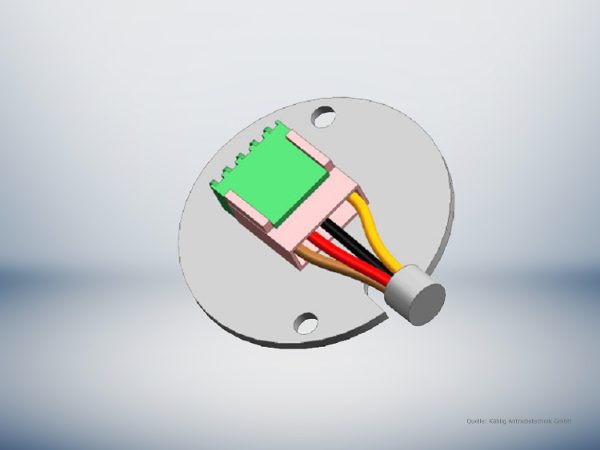

Encodeur magnétique | Série IGM

Les codeurs magnétiques sont à privilégier, notamment pour les applications nécessitant une construction robuste. Le codeur incrémental magnétique fonctionne sans contact et sans usure.

Les codeurs de la série IGM sont équipés de capteurs à effet Hall et d'une roue polaire à aimant permanent avec polarités alternées. Il existe une version à un canal et une version à deux canaux, chacune avec un déphasage de 90°. Le niveau de sortie dépend alors de la tension d'alimentation. La sortie du codeur est disponible soit avec une résistance pull-up soit, au choix, avec un collecteur ouvert. En outre, des circuits de protection étendus ou une version intégrée sont possibles.

Caractéristiques

• Sans contact et sans usure
• Plage de tension de 5 à 24 VDC
• Sortie à collecteur ouvert
• Résistances pull-up intégrées
• Peuvent être intégrées directement dans les moteurs
• Solution standard pour de nombreuses applications

Autres types de codeurs disponibles sur demande.

Veuillez noter que : Les codeurs ne sont pas disponibles en tant que composants individuels, mais uniquement en combinaison avec un entraînement.
