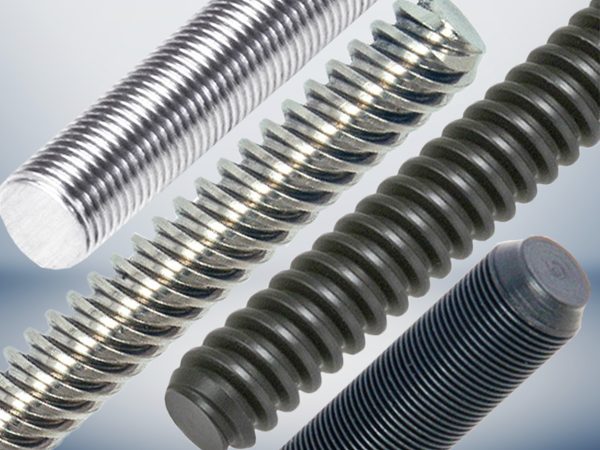

Die Trapezgewindespindeln sind ab einem Durchmesser von 2 mm bis 24mm ((5/64" & 15/16") und mit einer Steigungen zwischen 0.30 und 92 mm erhältlich. Die Spindeln sind mit metrischen und zölligen Steigungen sowie als Rechts- und Linksgewinde ausführbar. Die meisten Spindeln werden aus 303er Edelstahl präzisionsgerollt.
Merkmale:
- 40° Flankenwinkel
- Länge bis zu 3.5 m
- PTFE (Teflon) Beschichtung bis zu Länge 2.5 m möglich
- Steigungsgenauigkeit von 0.6 µm/mm bis zu 0.1 µm/mm
- Geradlinigkeit von 0.0025 mm/mm (0.001 mm/mm abhängig von Steigung/Durchmesser)
- Widerholpräzision 1.25 µm
- Mechanische Endenbearbeitung nach Kundenwunsch möglich
- Diverse Steigungen sind zusätzlich auch als Linksgewinde verfügbar (LH)

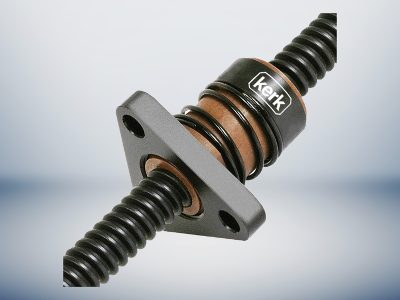

Die Trapezgewindespindeln sind mit diversen verschiedenen Muttersystemen (u.a. spielaufhebend) kombinierbar.
Kontaktieren Sie uns. Wir beraten Sie gerne auch zu kundenspezifischen Grössen, Steigungen und Werkstoffen und zeigen Ihnen die verschiedenen Kombinationsmöglichkeiten auf.
