Encodeur optique | Série SLE

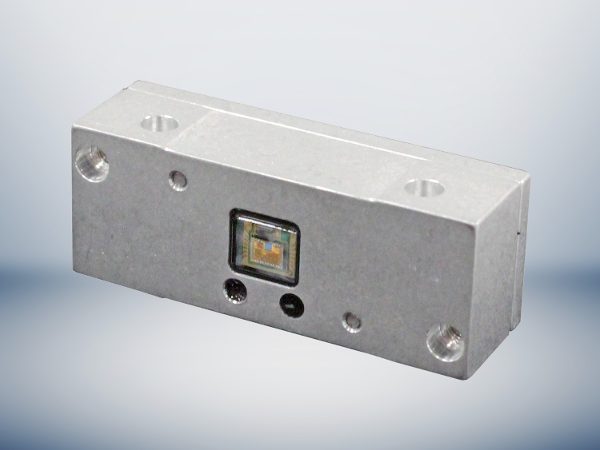

Le système de mesure linéaire à haute résolution SLE-35 est un encodeur linéaire incrémental miniature sans contact et à haute résolution qui fournit deux canaux de comptage en quadrature (appelés A et B) comme signaux de sortie. Les deux formes d'onde de sortie sont déphasées de 90 degrés et indiquent à la fois la position et la direction du mouvement :

Par exemple, si le canal A se trouve devant le canal B, le mouvement se fait de gauche à droite sur l'échelle, si l'on regarde le côté échantillon de l'échelle. Dans le cas contraire, si B se trouve devant A, le déplacement se fait dans la direction opposée. Ce codeur est disponible avec une résolution de 0,1 et 0,05 micron.

Caractéristiques

• Source de lumière : diode électroluminescente
• Capteur de lumière : Asic optique AEDR
• Résolution en quadrature : 0,1um ou 0,05um
• Format de sortie : sortie de pilote de ligne différentielle RS422. Deux canaux de comptage A et B en quadrature avec une sortie ZR optionnelle.
• Spécification de la quadrature : 90° ±45° dans des conditions maximales.
• Temps de montée et de descente : 1µs max. pour une charge de 1000 pF
• Course : standard jusqu'à 150 mm

Contactez-nous pour obtenir des informations sur des longueurs supérieures.

Veuillez noter que : Les codeurs ne sont pas disponibles en tant que composants individuels mais uniquement en combinaison avec un entraînement.
